Все расходомеры Raven запрограммированы для безупречной работы со всеми консолями Raven, полевыми компьютерами и системами CAN (контроллерная сеть).

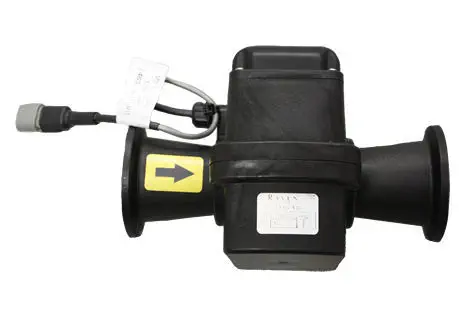

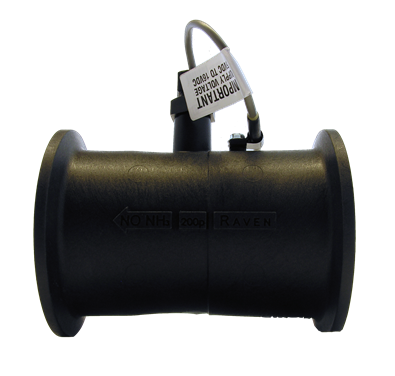

Расходомеры RFM Расходомеры Raven серии RFM совместимы с большинством химических веществ и жидкостей. Диапазон измерения 50:1 делает любой расходомер серии RFM идеальным выбором для большинства сельскохозяйственных и промышленных применений. Благодаря широкому выбору диапазонов расхода, а также материалов корпуса, турбины, вала и подшипников, наши расходомеры подходят даже для самых специфических условий эксплуатации.
Расходомер |
Расход, л/мин |
Материал |
Соединения |
RFM 15P |
2 – 151 |
Полипропилен |
Фланец Banjo M200 |
RFM 15S |
2 – 151 |
Нержавеющая сталь / полипропилен |
1,5" NPT |
RFM 15SG |
2 – 151 |
Нержавеющая сталь / полипропилен |
2,0" × 1,5" Грувлок |
RFM 60SG |
6 – 568 |
Нержавеющая сталь / полипропилен |
2,0" × 1,5" Грувлок |
RFM 60S |
6 – 568 |
Нержавеющая сталь / полипропилен |
1,5" NPT |
RFM 60P |
6 – 568 |
Полипропилен |
Фланец Banjo M200 |
RFM 100P |
11 – 946 |
Полипропилен |
Фланец Banjo M220 |
RFM 200P |
57 – 1211 |
Полипропилен |
Фланец Banjo M300 |
Расходомер |
Диапазон расхода, м³/ч |
Материал |
Присоединения |
Magmeter-3" |
5,0 – 226,0 |
Нержавеющая сталь / тефлон |
ANSI B16.5 |
Magmeter-4" |
8,0 – 339,1 |
Нержавеющая сталь / тефлон |
ANSI B16.5 |
Magmeter-6" |
15,9 – 681,4 |
Нержавеющая сталь / тефлон |
ANSI B16.5 |

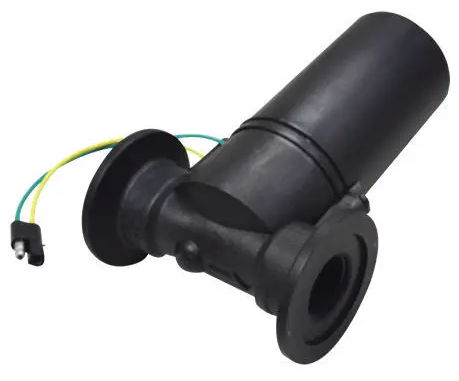

Дисковые и шаровые клапаны
- Совместимы с популярными фланцевыми соединениями
- Оснащены внутренней трубной резьбой NPT (внутренняя) для бесфланцевых соединений
- Отличная износо- и химическая стойкость
- Доступны в исполнении из полиэтилена и нержавеющей стали
Тип клапана |
¼" |
¾" |
1" |
1 ¼" |
1 ½" |
2" |
3" |
Дисковый |
✔ |
✔ |
✔ |
✔ |
✔ |
||
Шаровой |
✔ |
✔ |
✔ |
✔ |
✔ |

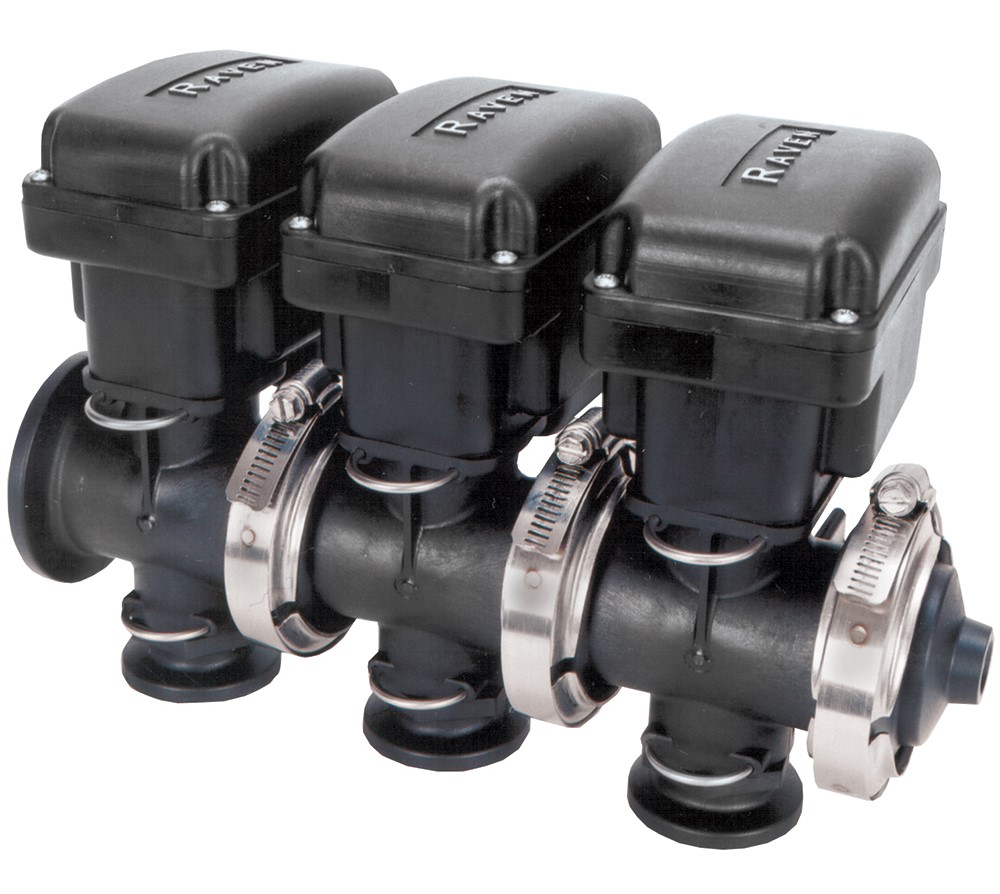

Клапаны штанги
- Клапаны штанги с высокой пропускной способностью.
- Вход с фланцем Banjo M200.
- Выходы: 2-х сантиметровая внутренняя резьба NPT или фланец M100.
- Время срабатывания (вкл./выкл.) — 0,7 секунды.
- Клапан плунжерного типа для полного перекрытия потока.
- Опциональная конфигурация пользователем: от 1 до 10 секций.

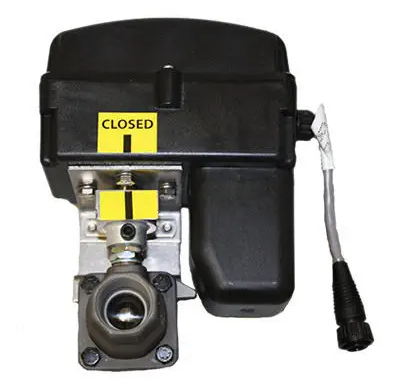

Запорные и регулирующие клапаны (Вкл./Выкл.)
- Усовершенствованная конструкция силовой головки.
- Клапаны Вкл./Выкл. для NH₃ оснащены индикатором положения.
- Полная линейка запорных и регулирующих клапанов из нержавеющей стали и полимерных материалов.
- Простота обслуживания и технического ухода.

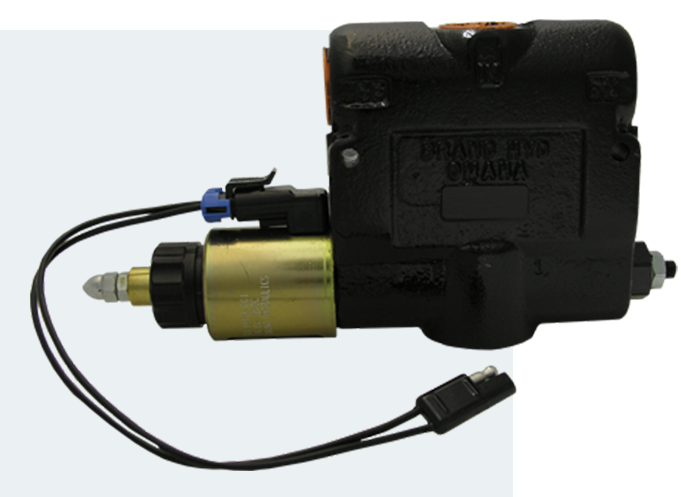

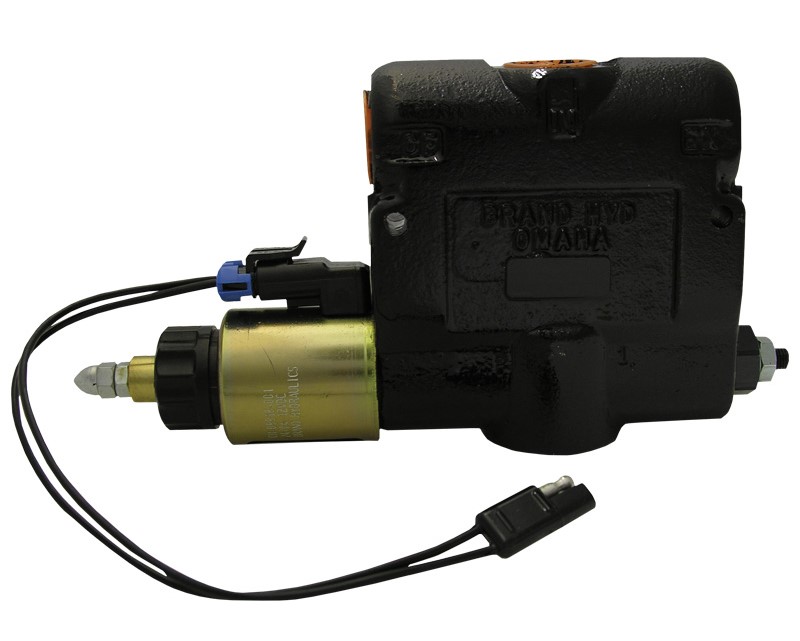

Гидравлические регулирующие клапаны
- Рекомендуемая частота импульсов: 60–115 Гц.
- Доступны модели с расходом 19, 38, 57 и 114 л/мин.
- Управление методом ШИМ (широтно-импульсная модуляция).
